Tubes d’échafaudage : qui n’a pas déjà observé, sur un chantier, l’imposante forêt de tuyaux qui supporte ouvriers et matériaux ? Question fréquente des responsables de chantier : quel diamètre et quel matériau choisir pour concilier sécurité, maniabilité et coût ? L’usage révèle rapidement que le diamètre et le revêtement conditionnent la durée de vie, la compatibilité avec les accessoires et la capacité portante. Cette mise en perspective soulève aussi des enjeux opérationnels : manutention, stockage, corrosion et conformité aux normes en vigueur.
Le défi technique consiste à adapter un profil standard aux contraintes du projet : hauteur, charges, environnement et durée d’utilisation. Les discussions autour du choix du diamètre — notamment le 48,3 mm souvent cité par les normes — portent sur la robustesse structurelle, la compatibilité avec les coupleurs et la facilité d’intégration avec des marques comme Layher, Comabi ou Plettac. Les solutions pratiques passent par une évaluation précise des charges et un contrôle des matériaux. Transition vers le premier conseil pratique : examiner d’abord la norme applicable au projet et vérifier la compatibilité des connecteurs avant toute commande.
Normes et diamètres standards pour tubes d’échafaudage
La conformité aux normes est la base d’une sélection sûre et rationnelle. Les références européennes comme EN 39 imposent un diamètre extérieur de 48,3 mm et une épaisseur minimale de paroi de 3,2 mm, ce qui explique pourquoi ce calibre reste la valeur de référence sur la plupart des chantiers. Au Royaume-Uni, la norme BS 1139 reprend des paramètres similaires, souvent avec des options d’épaisseur de 3,2 mm ou 4,0 mm pour répondre à des sollicitations plus élevées.
En Chine et dans d’autres marchés, la norme GB/T 3091 propose aussi des tailles courantes autour de 48,3 mm, avec des épaisseurs fréquemment autour de 3,5 mm. Ces harmonisations facilitent l’interopérabilité des éléments, ce qui reste essentiel pour la réutilisation des tubes d’échafaudage entre différents systèmes et marques.
- Diamètres courants : 48,3 mm, 38 mm, 60 mm, 21–26 mm pour mains courantes.
- Épaisseurs usuelles : 3,2 mm, 3,5 mm, 4,0 mm selon la norme et l’application.
- Normes de référence : EN 39, BS 1139, GB/T 3091.
Les conséquences pratiques de la non-conformité sont tangibles : incompatibilité des coupleurs, risques accrus de flambage, et exposition réglementaire en cas d’accident. La préférence pour 48,3 mm n’est pas une coquetterie commerciale mais la traduction d’un compromis technique entre rigidité et compatibilité. Les diamètres plus faibles comme 38 mm sont réservés à des structures légères ou temporaires, tandis que 60 mm sert des applications très chargées où la déformation doit être minimale.
- Vérifier la norme applicable au pays du chantier.
- Prioriser l’interopérabilité si des composants de différentes marques doivent être assemblés.
- Contrôler la traçabilité et la fiche technique fournie par le fabricant.
À l’usage, un chantier qui harmonise ses tubes selon EN 39 réduit les temps de montage et les risques dus aux pièces inadaptées. Cette approche prévient aussi des dépenses inutiles liées à des remplacements précoces ou à des immobilisations administratives pour non-conformité.
Propriétés des matériaux : acier, acier galvanisé et aluminium
Le choix du matériau influence directement la maniabilité, la résistance et la durabilité. L’acier au carbone (qualités Q195, Q215, Q235) reste un standard pour les structures porteuses. Ces nuances offrent un bon équilibre entre ductilité et résistance ; par exemple, les aciers dits « ordinaires » affichent une limite d’élasticité voisine de 235 MPa et conviennent aux échafaudages de courte durée ou à faible charge.
Pour des usages intensifs, la qualité « haute résistance » repose sur des aciers faiblement alliés avec une limite d’élasticité d’environ 355 MPa. Ils sont destinés aux structures soumises à des charges élevées et aux installations pérennes où la résistance aux chocs et la durabilité sont indispensables.
- Acier au carbone (Q195, Q215, Q235) : robustesse et coût maîtrisé.
- Acier haute résistance : meilleure limite élastique (~355 MPa) pour charges élevées.
- Aluminium : légèreté, meilleure résistance à la corrosion naturelle, mais diamètre plus grand nécessaire pour compenser la moindre résistance.
L’acier galvanisé mérite une attention particulière. Le revêtement de zinc, appliqué généralement par galvanisation à chaud (HDG/EGL), protège contre la corrosion et prolonge la durée de vie des tubes exposés aux intempéries ou aux environnements humides. La norme ISO 1461 définit des exigences relatives à l’épaisseur et à l’adhérence du revêtement. Une galvanisation plus épaisse augmente la longévité mais alourdit le coût unitaire.
- Avantages de l’acier galvanisé : résistance à la corrosion, longévité, compatibilité avec les coupleurs standards.
- Inconvénients : coût initial supérieur, masse plus élevée par rapport à l’aluminium.
- Applications typiques : échafaudages extérieurs durables, zones côtières, chantiers exposés.
En pratique, la sélection se fait par arbitrage. Pour des tours roulantes, un tube galvanisé d’un diamètre et d’une épaisseur standard permet de conjuguer sécurité et longévité. Pour des interventions rapides ou des travaux intérieurs, l’aluminium peut offrir une solution plus ergonomique malgré l’augmentation nécessaire du diamètre pour conserver la capacité portante.
- Comparer le coût total sur la durée plutôt que le prix à l’achat.
- Privilégier la galvanisation pour les chantiers humides et salins.
- Opter pour l’aluminium si la mobilité et la réduction de la fatigue des équipes sont prioritaires.
Calcul de capacité portante et choix du diamètre en fonction des charges
La capacité portante d’un tube dépend du diamètre, de l’épaisseur de paroi, du matériau et de la longueur libre entre appuis. Une règle de base en pratique professionnelle consiste à privilégier des tubes de 48,3 mm pour le gros œuvre, car ils offrent un rapport entre rigidité et coût adapté à la majorité des sollicitations. Toutefois, les calculs doivent s’appuyer sur des valeurs de contrainte admissible et des coefficients de sécurité appliqués aux données matériau.
Les sollicitations à prendre en compte incluent : charges permanentes (planchers, garde-corps), charges d’exploitation (personnels, matériaux), efforts de vent et charges dynamiques lors de manutentions. La hauteur joue également un rôle : plus la hauteur augmente, plus la longueur libre des montants se rallonge, augmentant le risque de flambage. Dès lors, il faut augmenter la section ou réduire l’entraxe afin de limiter la longueur efficace.
- Paramètres essentiels : diamètre extérieur, épaisseur de paroi, qualité d’acier, longueur entre appuis.
- Facteurs de charge : personnel, matériaux, vent, manutentions, effets dynamiques.
- Actions correctives : réduire les entraxes, ajouter entretoises, augmenter l’épaisseur des tubes.
Exemple de calcul simplifié : pour un tablier porté par des tubes de 48,3 mm et une épaisseur de 3,5 mm en acier standard, la capacité linéique supportable dépendra du type de raccordement et de la disposition des appuis. Dans un cas pratique, doubler l’épaisseur de paroi peut augmenter significativement la résistance au flambage sans modifier le diamètre, mais le coût et le poids augmentent aussi.
- Procédure recommandée : définir d’abord la charge maximale attendue, puis choisir diamètre et épaisseur pour obtenir un coefficient de sécurité conforme aux normes.
- Utiliser des logiciels de calcul structural pour les configurations complexes.
- Faire valider par un ingénieur lorsque la structure dépasse les normes d’usage courant.
La maîtrise de ces éléments permet d’éviter des sur-dimensionnements coûteux ou des sous-dimensionnements dangereux. Ainsi, la décision finale devrait toujours concilier charge attendue, durée d’utilisation et contraintes opérationnelles.
Mesurer précisément un tube d’échafaudage : méthodes et outils
Mesurer un tube de façon fiable est un geste de métier. La précision conditionne l’ajustement des coupleurs et la conformité avec les spécifications. Plusieurs outils offrent des niveaux de précision et des méthodes distinctes permettant de contrôler le diamètre intérieur, le diamètre extérieur et l’épaisseur de paroi.
Le pied à coulisse reste l’outil de référence pour mesurer le diamètre extérieur. Il faut s’assurer que la surface est propre, exempte de galvanisation mal adhérente ou de saleté, et positionner légèrement les mâchoires pour ne pas déformer le tube. Le micromètre permet d’obtenir une mesure encore plus précise du diamètre extérieur, notamment sur des contrôles qualité.
- Pied à coulisse : mesure du diamètre extérieur et, avec méthodes adaptées, du diamètre intérieur.
- Micromètre : précision élevée pour diamètre extérieur.
- Ruban à mesurer + calcul π : mesure de la circonférence puis conversion en diamètre.
- Instrument laser : mesure sans contact adaptée aux contrôles rapides sur site.
Pour l’épaisseur de paroi, l’utilisation d’un micromètre d’épaisseur sur tranchant calibré ou d’un palmer de mesure est recommandée. Il est conseillé de réaliser plusieurs mesures à différents points pour détecter d’éventuelles variations causées par une fabrication irrégulière ou une usure locale. Les fabricants fournissent généralement une fiche technique ; la vérification sur échantillon est cependant une bonne pratique pour éviter les surprises.
- Mesurer plusieurs points du tube pour garantir l’homogénéité.
- Vérifier la planéité et la circularité si nécessaire.
- Conserver un registre de contrôle pour traçabilité.
Pour un contrôle rapide en montage, le ruban à mesurer suffit souvent, mais il exige un calcul pour revenir au diamètre (diamètre = circonférence ÷ π). Les contrôles laser gagnent du terrain pour leur rapidité et leur sécurité, notamment lors d’inspections de grandes séries de tubes stockés.
| Outil | Mesure | Précision | Usage conseillé |
|---|---|---|---|
| Pied à coulisse | Diamètre extérieur / intérieur | ±0,02 mm | Contrôle de chantier et de réception |
| Micromètre | Diamètre extérieur | ±0,01 mm | Contrôle qualité et laboratoire |
| Ruban + calcul | Circonférence → diamètre | ±1-2 mm selon habileté | Mesure rapide sur site |
| Instrument laser | Diamètre extérieur sans contact | ±0,1 mm | Contrôles rapides et sécurisés |

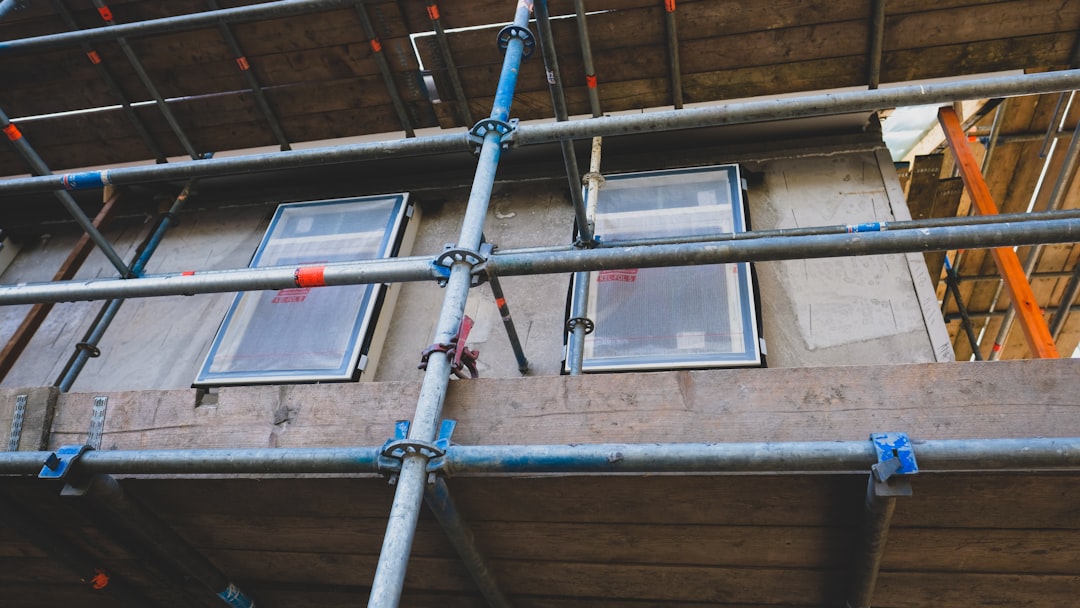

Compatibilité des raccords et accessoires : colliers, diagonales, tours
La compatibilité entre tubes et accessoires conditionne l’efficacité de montage et la sécurité. Les colliers orthogonaux, les diagonales, les racks et les tours roulantes ont des tolérances dimensionnelles précises. Utiliser des tubes conformes aux standards garantit que des éléments comme un collier orthogonal s’ajustent sans jeu excessif ni contrainte mécanique.
Les fabricants d’échafaudages professionnels — Layher, Tubesca-Comabi, Duarib, Altrad, Centifty, Plettac, Scafom-Rux, SGB — spécifient des tolérances compatibles avec le calibre 48,3 mm. Cette compatibilité facilite les échanges entre systèmes et permet aux entreprises de réutiliser des composants de marques différentes sans recertification systématique.
- Vérifier la compatibilité avant achat des collier et accessoires.
- Privilégier les kits offrant interchangeabilité pour réduire les stocks.
- Tenir compte des tolérances sur la galvanisation qui peut ajouter quelques dixièmes de millimètre.
L’usage quotidien met en évidence quelques points pratiques : les tubes galvanisés peuvent présenter une légère surépaisseur due au revêtement, rendant certains colliers plus serrés. Il est utile de tester un échantillon en atelier ou de consulter les fiches techniques. Les tours roulantes, telles que proposées dans des modèles disponibles en ligne, nécessitent des tubes conformes et des accessoires adaptés pour garantir manœuvrabilité et stabilité ; voir par exemple une offre de tour roulante standard pour voir les spécifications : tour roulante 350.
- Contrôler la compatibilité des racks et des lots auprès du fournisseur : rack.
- Comparer des lots façadiers pour homogénéiser les composants : lot façadier.
- Vérifier les connexions tubes et pièces : connexions tubes.
Conditions environnementales, galvanisation et durabilité
Le contexte climatique et chimique d’un chantier influe sur le choix du matériau et du traitement de surface. Dans des régions exposées au sel marin ou à des atmosPhères industrielles agressives, la galvanisation à chaud (HDG) augmente fortement la durée de service des tubes. La catégorie de galvanisation définit l’épaisseur du revêtement : plus la couche est épaisse, meilleure est la protection contre la corrosion.
Les tubes non protégés, même en acier de bonne qualité, se dégradent rapidement en milieux humides. La galvanisation conforme à ISO 1461 offre une garantie de tenue plus longue, et la maintenance périodique (nettoyage, retouches locales) prolonge encore la durée d’utilisation. Pour des interventions temporaires en milieu intérieur sec, un tube non galvanisé peut suffire, mais il faudra prioriser l’état de surface pour éviter les échardes et la contamination des peintures.
- Galvanisation HDG : meilleure résistance aux agents corrosifs.
- Entretien : inspection visuelle régulière, élimination des zones endommagées.
- Stockage : hauteur de piles limitée, protection contre l’humidité.
Le choix d’une galvanisation plus épaisse se traduit par un coût initial supérieur mais des économies de remplacement sur le long terme. Pour les loueurs et grands maîtres d’ouvrage, l’analyse du coût de propriété sur plusieurs années oriente souvent vers le tube galvanisé, surtout lorsque la réutilisation et la revente sont envisagées.
- Prendre en compte la revalorisation et la durée de vie estimée lors de l’achat.
- Choisir des fournisseurs transparents sur les méthodes de galvanisation.
- Éviter le stockage prolongé sur sol humide pour limiter la corrosion sous contrainte.
Bonnes pratiques de montage, sécurité et maintenance
Une installation sécurisée combine tubes adaptés, connecteurs conformes et procédures respectées. Dès la planification, il faut définir les charges, l’ordre de montage et les protections collectives. La documentation technique du fabricant et les recommandations d’un ingénieur de sécurité restent des repères essentiels.
La maintenance régulière est une pratique qui améliore la sécurité et allonge la durée de vie du matériel. Les contrôles portent sur l’intégrité des tubes (recherche de fissures, déformations), l’état des galvanisations, et la conformité des colliers. Un registre de maintenance facilite le suivi et la traçabilité, notamment pour les inspections périodiques exigées par la réglementation.
- Établir un plan de montage sécurisé et un protocole de vérification.
- Former les équipes aux bonnes pratiques et à la manutention spécifique des tubes galvanisés.
- Effectuer des contrôles visuels avant remise en service après stockage.
La manutention sur chantier doit minimiser les chocs et les torsions susceptibles d’endommager la circularité des tubes. L’empilage sur racks dédiés et l’utilisation d’accessoires adaptés réduisent l’usure. Par ailleurs, des pièces de rechange standardisées (diagonales, colliers, tours) simplifient la gestion du parc et garantissent une remise en service rapide en cas de casse : voir une gamme de diagonales disponible ici diagonale.
- Archivage des fiches techniques et certificats pour chaque lot livré.
- Inspection périodique après conditions climatiques extrêmes.
- Remplacement immédiat des tubes présentant des déformations importantes.
Le respect de ces pratiques réduit le risque d’accident et optimise la durée de vie des équipements sur le long terme. Pour l’achat en lots ou d’occasion, il est conseillé d’évaluer l’historique d’utilisation et d’effectuer des contrôles approfondis : lots d’occasion.
Choix commercial, marques et logistique d’acquisition
Le marché propose une gamme étendue de tubes et d’accessoires. Les décisions doivent intégrer l’analyse du coût total, la disponibilité des pièces et la réputation des fournisseurs. Des acteurs reconnus — Layher, Comabi, Tubesca-Comabi, Duarib, Altrad, Centifty, Plettac, Scafom-Rux, SGB — offrent des garanties sur la conformité et la disponibilité des pièces de rechange.
- Comparer prix à l’achat vs coût de possession.
- Vérifier la disponibilité des accessoires compatibles.
- Prendre en compte les services locaux (réparations, pièces détachées, conseils).
Plusieurs points d’achat s’offrent au gestionnaire : achats neufs, lots professionnels, ou équipements d’occasion contrôlés. Les plateformes spécialisées et les magasins dédiés proposent des comparatifs et des lots prêts à l’emploi ; par exemple, un comparatif des meilleures marques professionnelles aide à orienter les choix : comparatif marques.
- Solutions prêtes à l’emploi : tours roulantes, lots façadiers, racks.
- Options logistiques : livraison, stockage, maintenance contractuelle.
- Services additionnels : montage par des équipes spécialisées (référez-vous aux étapes de montage : montage échafaudage étapes).
Pour les gestionnaires d’équipement, l’achat en lots ou la location peuvent être des solutions économiquement pertinentes. Les racks et systèmes modulaires facilitent le stockage et la rotation du matériel en chantier : exemple de rack disponible. Enfin, privilégier des fournisseurs réactifs et disposant d’un service après-vente local réduit les interruptions d’activité.
- Préférer des fournisseurs certifiés et transparents sur la traçabilité des lots.
- Évaluer le service après-vente et la pièce de rechange comme critère d’achat.
- Prendre en compte la gestion des stocks et la logistique pour optimiser le coût total.
Un choix commercial réfléchi garantit la disponibilité sur chantier et la conformité réglementaire tout en maîtrisant les coûts. Les offres packagées, comme les lots façadiers, peuvent s’avérer judicieuses pour des besoins récurrents.
Tableau récapitulatif des diamètres, matériaux et usages
| Diamètre | Épaisseur typique | Matériaux | Usages courants |
|---|---|---|---|
| 48,3 mm | 3,2 / 3,5 / 4,0 mm | Acier, acier galvanisé | Échafaudages standards, maçonnerie, plateformes permanentes |
| 38 mm | 2,5 – 3,0 mm | Acier, parfois galvanisé | Structures légères, garde-corps secondaires |
| 60 mm | 3,5 – 5,0 mm | Acier haute résistance | Applications très chargées, structures spécifiques |
| 21–26 mm | 1,0 – 2,0 mm | Acier, aluminium | Mains courantes, garde-corps |
Echafaudage Europe et ses homologues commerciaux montrent que l’harmonisation des standards facilite la maintenance et l’usage inter-marques. Pour approfondir les offres et comparer les options d’achat, consulter les pages produits et lots disponibles sur les liens fournis précédemment.
Questions fréquentes
Quels sont les diamètres standards des tubes d’échafaudage ?
Les diamètres couramment rencontrés sont 48,3 mm (usage général), 38 mm (structures légères) et 60 mm (structures lourdes). Les mains courantes utilisent souvent des tubes de 21–26 mm.
Le diamètre influence-t-il la sécurité des travailleurs ?
Oui. Un diamètre inadapté peut augmenter le risque de flambage et d’instabilité. Le choix doit être fondé sur la charge, la hauteur et la norme applicable.
Puis-je utiliser des tubes d’une marque différente pour des accessoires existants ?
C’est possible si les éléments respectent les mêmes normes dimensionnelles (par ex. EN 39). Vérifier les tolérances et effectuer un essai d’ajustement est recommandé avant le montage généralisé.
Comment choisir entre acier galvanisé et aluminium ?
L’acier galvanisé offre une meilleure résistance à la corrosion et une robustesse élevée pour des usages répétés et extérieurs. L’aluminium est privilégié pour la légèreté et la maniabilité, surtout pour des interventions intérieures ou des plateformes mobiles nécessitant une manutention réduite.
Où trouver des pièces et des lots adaptés ?
Des fournisseurs spécialisés proposent une gamme complète : colliers, racks, tours roulantes et lots façadiers. Parmi les ressources pratiques figurent les pages produits listées précédemment pour l’achat ou l’information technique.
