Installation planchers échafaudage : espacement et fixation réglementaires
Question fréquente sur les chantiers : quelle distance maximale laisser entre l’ouvrage et la plate-forme pour conserver la sécurité sans gêner le travail ? L’interrogation revient sur les échafaudages de façade comme sur les structures mobiles destinées à des interventions rapides. La réponse engage des choix techniques (matériaux, fixation, ancrage), des calculs dimensionnels et des prescriptions règlementaires afin d’éviter glissades, surcharges et dommages à l’ouvrage.
Le problème se concentre sur la stabilité des planchers, la protection du mur et la compatibilité entre les systèmes modulaires et les contraintes de chantier. Les enjeux techniques portent sur l’espacement entre planches, la mise en place des garde-corps, l’implantation des ancrages et le respect des exigences du Code du travail. Les décisions sur la distance mur/échafaudage influent directement sur la ventilation, l’évacuation des eaux, et la répartition des charges.
- Normes et réglementation applicables
- Espacement entre planches et calculs pratiques
- Fixation, ancrage et dispositifs de sécurité
- Protection du mur et limites de reculs admissibles
- Choix des matériaux et comparatif de planchers
- Montage, inspection et responsabilités
- Gestion des charges, contreventement et garde-corps
- Alternatives, innovations et maintenance
Normes et réglementation pour l’installation des planchers d’échafaudage
Cadre légal et exigences générales
La réglementation française impose des prescriptions claires pour l’utilisation des échafaudages. Les articles du Code du travail (notamment R. 4323-55 à R. 4323-63 et R.4323-69 à R.4323-80) définissent des obligations relatives aux dispositifs de protection collective, à la conception des plates-formes et aux distances de sécurité. Ces textes exigent que la dimension et la forme des planchers soient adaptées à la nature du travail et aux charges prévues.
Outre le Code du travail, les guides techniques édités par les organismes professionnels recommandent des contrôles périodiques et des plans signés par un ingénieur pour les échafaudages dépassant 18 m. Les employeurs doivent ainsi s’assurer que les plans d’installation et de démontage sont fiables et conformes aux règles de calcul.
Obligations pratiques et responsabilités
La responsabilité de la vérification incombe généralement au chef de chantier ou au responsable sécurité. Les obligations incluent :
- la vérification de la conformité des éléments (planchers, lisses, montants) ;
- l’enregistrement des inspections et la traçabilité des réparations ;
- la formation des opérateurs à l’utilisation sécurisée des accès et des dispositifs de protection.
| Élément réglementaire | Exigence | Référence |
|---|---|---|
| Planchers | Dimension et capacité admissible adaptées au travail | Code du travail R.4323-69 à R.4323-80 |
| Garde-corps | Présence obligatoire pour hauteurs supérieures à 1 m | Réglementation chantier |
| Ancrage | Doit résister aux efforts horizontaux et verticaux prévus | Normes techniques |
Concrètement, toute dérogation (par ex. travail à plus de 20 cm du mur) doit être compensée par des mesures techniques complémentaires : protection collectives, calages, ou dispositifs d’accès spécifiques comme les plates-formes élévatrices. La conformité évite les sanctions et réduit les risques d’accident.
Une dernière observation utile : la réglementation évolue avec le retour d’expérience des chantiers et avec l’apparition de systèmes modulaires nouveaux. La connaissance des textes et des guides techniques demeure indispensable pour toute installation sereine.
Espacement entre planches : principes, objectifs et méthodes de calcul
Pourquoi laisser un écart entre les planches
L’espace entre planches répond à des objectifs multiples : évacuation des eaux de pluie, prévention des surfaces glissantes, ventilation et réduction de l’humidité qui compromet la durabilité du bois ou des panneaux. Un jeu de dilatation permet aussi d’éviter la torsion des planches soumises aux variations climatiques.
Sur le plan pratique, un écart trop faible empêche l’évacuation, tandis qu’un écart excessif augmente le risque de chute d’outillage ou d’instabilité des charges. L’usage détermine ainsi l’intervalle adapté : travail de finition, manutention de charges lourdes ou simple accès de maintenance auront des prescriptions différentes.
Règles empiriques et formules de calcul
La règle fréquemment citée sur les chantiers est une tolérance de quelques millimètres à quelques centimètres selon le matériau. En France, la distance maximale entre l’ouvrage et le bord de plancher autorisée pour travailler sans mesures supplémentaires est souvent indiquée à 20 cm. Au-delà, des mesures compensatoires doivent être prises.
- Travail courant (peinture, nettoyage) : espacement réduit pour éviter la chute d’outils.
- Manutention lourde : réduction des jeux pour garantir la continuité portante.
- Conditions humides : espacement augmenté pour favoriser le drainage.
| Usage | Intervalle conseillé | Remarques |
|---|---|---|
| Travail léger | 3–10 mm | Évite accumulation d’eau, mais limiter risque d’outils coincés |
| Travail courant façade | 5–15 mm | Compromis ventilation/solidité |
| Manutention lourde | 1–3 mm (plancher jointif ou panneau) | Préférer panneaux continus ou platelages métalliques |
Les calculs de charge doivent intégrer la portée entre appuis, le type de plancher (bois massif, panneau multiplex, plancher alu), ainsi que la fréquence d’utilisation. Les fabricants comme Layher, Altrad ou Duarib publient des tableaux de charges à respecter selon la portée et la nature du plancher.
- Déterminer la charge d’exploitation (personnes + matériel)
- Vérifier la portée admissible des planches
- Adapter l’espacement pour drainage et ventilation
Enfin, la mise en œuvre requiert des dispositifs pour garantir un espacement constant : entretoises, clips et cales. L’utilisation de planchers préfabriqués réduit les incertitudes et limite les jeux inadaptés.

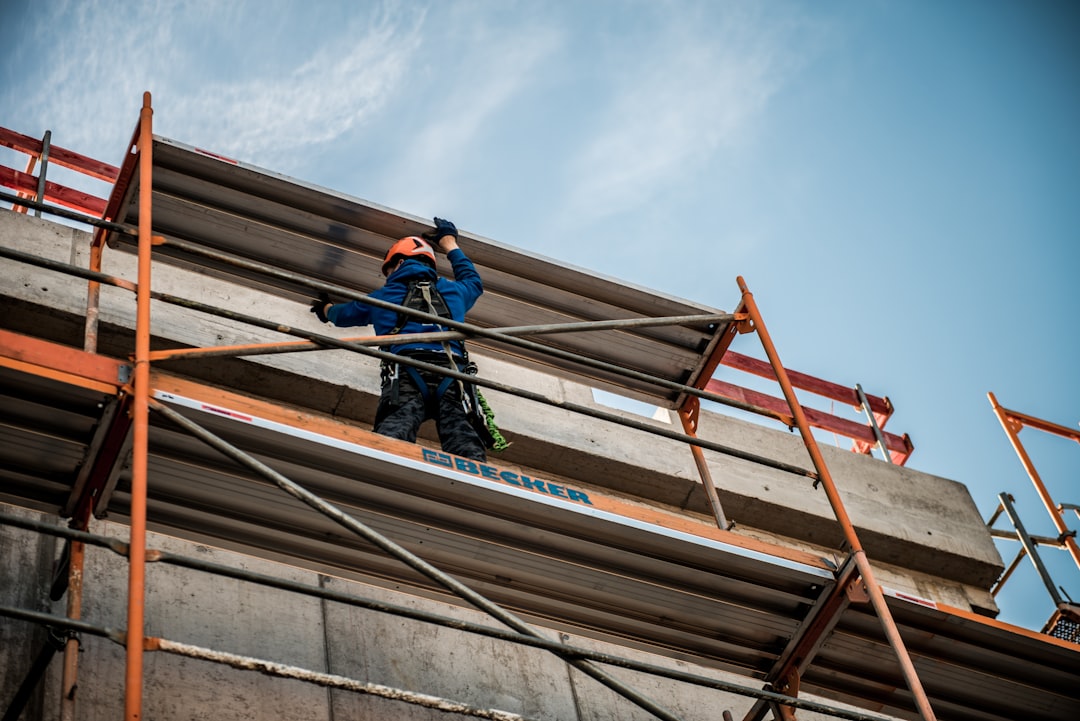

Fixation des planchers et techniques d’ancrage pour la stabilité
Types de fixation et points d’attache
La fixation des planchers sur les structures d’échafaudage repose sur des clips, des crochets d’appui ou des brides. Chaque système doit empêcher le déplacement latéral et vertical sous charge et lors d’effets dynamiques (passage d’une charge, vent). L’emploi de manchons et raccords adaptés garantit l’intégrité des jonctions.
La notion d’ancrage est centrale : ancrages traversants, bidirectionnels ou éléments de liaison doivent être choisis en fonction des efforts prévus. Les techniques d’ancrage sont détaillées dans des guides techniques et peuvent être consultées pour des cas particuliers sur des ressources spécialisées.
Bonnes pratiques d’installation
- Positionner les clips à des intervalles réguliers selon la préconisation du fabricant.
- Vérifier la présence de cales isolantes pour protéger le mur et répartir la charge.
- Utiliser des manchons de qualité pour assurer une continuité mécanique entre montants.
| Dispositif | Fonction | Avantage |
|---|---|---|
| Clips de plancher | Fixation rapide des planches | Maintien latéral efficace |
| Manchons | Raccord mécanique des tubes | Augmente la rigidité du cadre |
| Ancrages muraux | Transmission des efforts au bâti | Stabilité globale accrue |
Les ressources techniques proposent des séquences de serrage et des points de contrôle lors du montage. Par exemple, la vérification d’un serrage, l’absence de jeu et la résistance à la traction figurent dans les inspections systématiques. Des fiches fournisseurs pour des marques comme Comabi, Tubesca ou Haemmerlin permettent d’adapter les fixations aux matériaux employés.
En pratique, les opérations d’ancrage doivent être consignées. La traçabilité facilite le suivi des interventions et la planification des contrôles périodiques.

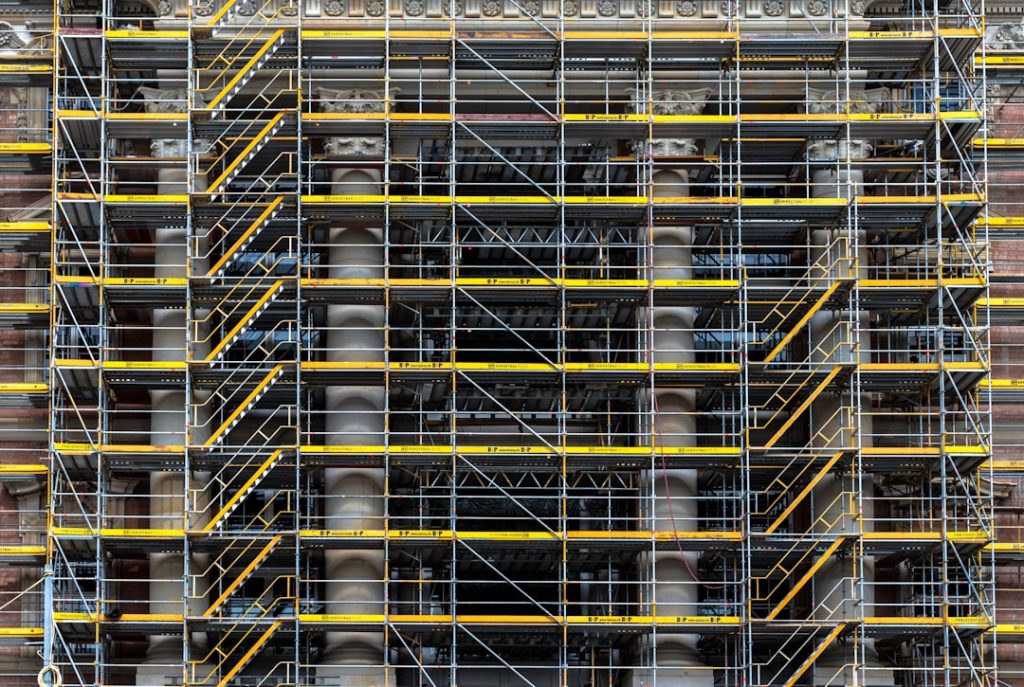

Protection du mur et limites de la distance maximale entre mur et échafaudage
Distance mur/échafaudage : règles et exceptions
La distance entre l’ouvrage et les bords de plancher influe directement sur la sécurité. La valeur communément retenue pour travailler sans dispositifs complémentaires est de 20 cm. Travailler au-delà nécessite des protections spécifiques pour éviter une perte de portée utile ou des risques de chute d’outillage.
Plusieurs facteurs déterminent la distance admissible : la hauteur de l’échafaudage, la nature des opérations (maçonnerie, peinture), et la nécessité d’installer des éléments de protection du mur. Lorsque l’écart dépasse les seuils, l’usage de plates-formes volantes, de consoles ou d’extensions fixées devient obligatoire.
Techniques pour protéger la façade
- Installer des protections en caoutchouc, coussins ou plaques entre montants et mur pour éviter les impacts.
- Utiliser des plaques de répartition en bois pour limiter la pression ponctuelle due aux consoles.
- Vérifier l’état du revêtement avant toute fixation pour prévenir des fissurations.
| Situation | Mesure de protection | Remarques pratiques |
|---|---|---|
| Écart ≤ 20 cm | Contrôle visuel | Travail possible sans modifications |
| Écart 20–50 cm | Consoles ou plates-formes volantes | Installer ancrages et répartition de charge |
| Écart > 50 cm | Solutions spécifiques + validation ingénieur | Plans signés requis au-delà d’une certaine hauteur |
La protection du mur évite non seulement les dommages esthétiques mais aussi structurels. L’usage d’éléments amortisseurs et de plaques de répartition permet de conserver l’intégrité des façades anciennes ou fragiles. Sur les chantiers patrimoniaux, la précision des appuis et la consignation des interventions sont indispensables.
En pratique, la vérification de l’aplomb et des distances se réalise à l’aide d’outils simples (niveau, mètre) et doit être consignés pour chaque étage monté.
Choix des matériaux et comparatif des planchers d’échafaudage
Types de planchers et critères de sélection
Les planchers peuvent être en bois massif, panneaux multiplex, métal perforé ou composites. Le choix dépend de la charge, de la fréquence d’utilisation, et des conditions climatiques. Les planchers métalliques offrent une haute durabilité, tandis que les planchers bois restent appréciés pour leur accroche et leur coût.
- Résistance mécanique (capacité de charge)
- Résistance à l’humidité et à l’abrasion
- Poids et facilité de manutention
- Compatibilité avec les systèmes modulaires (Layher, Altrad)
| Matériau | Avantages | Inconvénients |
|---|---|---|
| Bois multiplex | Bonne accroche, coût modéré | Entretien fréquent, sensibilité à l’humidité |
| Aluminium | Léger, durable, faible entretien | Prix plus élevé |
| Acier galvanisé | Très robuste, longue durée | Poids important, manutention délicate |
Plusieurs fabricants proposent des planchers standardisés : Layher, Comabi, Altrad, Duarib, Tubesca, Step, Famac, SDC Echafaudages et Haemmerlin. Le comparatif des planchers permet de choisir en fonction des priorités chantier : modularité, résistance aux charges ou rapidité de montage. Un guide comparatif pratique est disponible pour approfondir les caractéristiques techniques.
Pour évaluer les options, consulter un comparatif détaillé des planchers aide à déterminer la solution la plus adaptée au projet : comparatif planchers. Ce type de ressource met en regard les portées admissibles, les masses et les préconisations d’utilisation selon les fabricants.
- Préférer panneaux continus pour manutentions lourdes
- Choisir systèmes métalliques pour travaux fréquents ou milieux agressifs
- Évaluer coûts totaux incluant maintenance et remplacement
Le choix du plancher influence directement l’espacement, la fixation et le besoin en contreventement. Il est donc conseillé de rapprocher les caractéristiques du plancher des exigences du chantier avant tout montage.
Montage, inspection et contrôle qualité des planchers
Procédures de montage et consignes de sécurité
Le montage des planchers doit suivre des séquences définies : mise en place des cadres, installation des lisses horizontales, pose des planches avec fixation et vérification des garde-corps. L’utilisation d’équipements certifiés et l’application des recommandations fabricants minimisent les risques d’erreur.
La formation des monteurs est un élément incontournable. Les opérateurs doivent maîtriser l’usage des outils, la lecture des plans et les contrôles d’aplomb. Des ressources opérationnelles décrivent pas à pas le montage et le démontage afin d’assurer une mise en service rapide et sécurisée.
Plans d’inspection et contrôle périodique
- Inspection journalière visuelle avant chaque utilisation
- Contrôle hebdomadaire approfondi avec consignation
- Expertise par ingénieur pour structures supérieures à 18 m
| Type d’inspection | Fréquence | Points clés |
|---|---|---|
| Visuelle | Avant chaque utilisation | Planchers, fixations, garde-corps |
| Approfondie | Hebdomadaire | Jeux, corrosion, résistance des ancrages |
| Contrôle technique | Avant mise en charge importante | Dimensionnement, plan d’ancrage |
La documentation des contrôles (papiers ou numériques) est indispensable pour la conformité et pour lever d’éventuelles réserves lors d’inspections administratives. Des ressources pratiques sont en ligne pour guider les chefs de chantier, notamment sur le montage portefaix et le réglage d’aplomb : montage portefaix et réglage d’aplomb.
L’expérience démontre qu’un plan rigoureux de contrôles réduit les pannes et prévient les accidents liés à des éléments mal positionnés ou usés.
Gestion des risques : charges, contreventement et garde-corps
Dimensionnement des charges et scénarios de surcharge
Le calcul des charges prend en compte la charge d’exploitation (personnes, outillage) et des charges exceptionnelles (vent, surcharge ponctuelle). Les planchers doivent être choisis pour supporter la charge maximale avec un coefficient de sécurité adapté. Les fabricants publient des tableaux par portée et type de plancher.
- Vérifier la charge admissible selon la portée
- Prévoir marges pour surcharge temporaire
- Anticiper efforts dus au vent et à la dynamique
| Événement | Effet attendu | Mesure préventive |
|---|---|---|
| Surcharge ponctuelle | Déformation locale | Renforcement des appuis ou plancher continu |
| Vent fort | Efforts horizontaux | Renforcement du contreventement et ancrages |
| Travaux vibratoires | Sous-dimensionnement | Contrôle fréquence et renforts structurels |
Le contreventement structurel augmente la rigidité et limite les déplacements relatifs. Des lisses horizontales bien positionnées et des ridoirs ou diagonales sont des éléments clés. Des guides techniques détaillent les configurations recommandées selon la hauteur et l’usage : contreventement et échafaudage contreventement.
Enfin, les garde-corps doivent être implantés systématiquement dès que la hauteur d’exposition dépasse les seuils règlementaires. Ils constituent la première barrière contre la chute et leur fixation doit résister aux efforts horizontaux de freinage et de poussée.
Alternatives, innovations et maintenance des planchers
Systèmes préfabriqués et solutions motorisées
Les systèmes préfabriqués facilitent la pose et limitent les erreurs d’assemblage. Les plateformes équipées de dispositifs d’emboîtement rapide réduisent les temps de montage et offrent des verrouillages plus fiables. L’argument économique tient souvent dans la réduction des heures de main-d’œuvre et dans l’amélioration de la durabilité.
- Planchers préfabriqués pour manutention lourde
- Plateformes élévatrices et nacelles comme alternatives ponctuelles
- Systèmes modulaires interopérables entre fabricants
| Solution | Bénéfices | Limites |
|---|---|---|
| Planchers préfabriqués | Rapide, reproductible, sûr | Coût initial plus élevé |
| Nacelles / plate-formes élévatrices | Mobilité, accès ciblé | Limites de charge / hauteur |
| Systèmes hybrides | Flexibilité | Complexité logistique |
La tendance 2025 met l’accent sur des solutions modulaires compatibles entre marques comme SDC Echafaudages et Echafaudage Europe Service. Les avantages des systèmes préfabriqués sont résumés dans des guides pratiques disponibles en ligne pour aider au choix : avantages échafaudage préfabriqué.
La maintenance reste incontournable : vérification des assemblages, traitement anticorrosion et remplacement des planches usées prolongent la durée de vie et garantissent la sécurité au quotidien. Les manchons et raccords doivent être entretenus et changés selon l’usure constatée : manchons échafaudage raccords. Le choix et l’entretien des lisses horizontales influent directement sur la stabilité ; des ressources techniques sont disponibles pour guider ces choix : choix lisses horizontales.
Quelle est la distance maximale autorisée entre le mur et le bord du plancher ?
La distance couramment admise pour travailler sans dispositifs complémentaires est d’environ 20 cm. Au-delà, il faut compenser par des consoles, plates-formes volantes ou ancrages spécifiques et respecter les préconisations techniques.
Comment assurer que les planchers ne glissent pas sous charge ?
Utiliser des clips ou crochets de fixation conformes au fabricant, répartir la charge, et vérifier régulièrement les points d’appui et les manchons. Les contrôles journaliers et hebdomadaires permettent de détecter tout jeu avant mise en charge.
Quelles protections installer entre l’échafaudage et une façade fragile ?
Plaques de répartition en bois, coussins caoutchouc et protections ponctuelles permettent d’amortir les impacts et de répartir la pression. Avant fixation, inspecter l’état du support et documenter les mesures prises.
Quand faut-il un plan signé par un ingénieur ?
Pour des structures dépassant 18 m, ou lorsqu’une configuration implique des charges ou reculs importants, un plan d’installation et de démontage signé par un ingénieur est généralement requis.
Des ressources supplémentaires aident à approfondir des techniques spécifiques (ancrage, contreventement, montage portefaix) et à choisir des solutions adaptées selon la nature du chantier : ancrage échafaudage techniques, échafaudage contreventement, et meilleur échafaudage maçon.
